1. カスタムメイドシザーリフト(特型)のご紹介

カスタムメイドシザーリフト(特型)のご紹介

唯一無二の昇降装置を設計製作いたします！
メイキコウは標準機種では対応できない仕様やご使用条件により、お客様のご要望をおうかがいしてカスタムメイドにてシザーリフトを設計製作いたします。
こちらでは過去に納入したカスタムメイドシザーリフトを用途別(仕様)で紹介しています。
紹介例にない例や詳しい情報については、メイキコウにお気軽にお問い合わせください。

ロール形状物の昇降

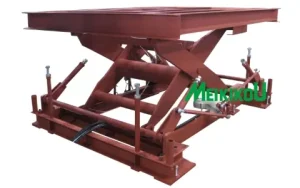

SLP-0047巻取紙

ワークを印刷機にセットするために使用します。台座にばね式のアジャスト機構があります。
- 許容積載質量 1500kg
- 上昇距離 850mm
油圧式
SLP-005巻取紙

装置間の段差を解消します。ワークを上昇端で受け取り、下降端でストッパーが解除され、ワークを次工程に投入します。
- 許容積載質量 1000kg
- 上昇距離 1600mm
電動式

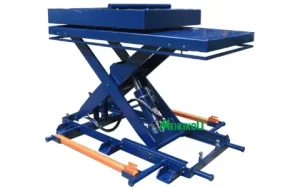

SLP-0034巻取紙

ワークを印刷機にセットするために使用します。台座にばね式のアジャスト機構があります。
- 許容積載質量 1500kg
- 上昇距離 850mm
油圧式

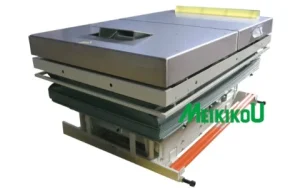

SLP-0082ロール紙

ワインダーよりロール紙を受け取るのに使用します。
- 許容積載質量 1000kg
- 上昇距離 1150mm
電動式

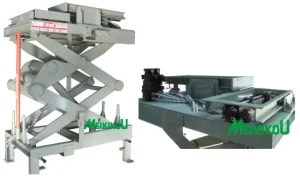

SLP-0019繊維ロール(原反)

ワークを下降端で受け取り、上昇端でダンプ装置を使用して裁断機に投入します。
- 許容積載質量 90kg
- 上昇距離 645mm
油圧式

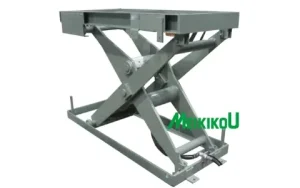

SLP-0081段ボール原紙のチャッキング

下降端で段ボール原紙（ロール状）が載り、上昇させてチャッキングします。
- 許容積載質量 3100kg
- 上昇距離 700mm
油圧式

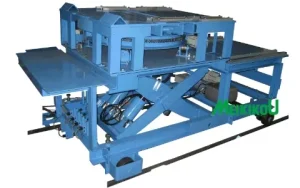

SLP-0042ボビン(電線)の昇降

巻取装置からワークを受け取り、トラバース機能で次工程に搬送し、リフトを下降、ターンテーブルで向きを変えて払い出します。
- 許容積載質量 3000kg
- 上昇距離 325mm
油圧式

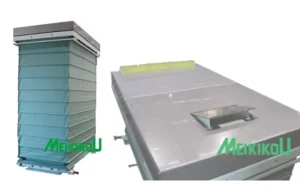

SLP-0056鉄鋼コイル

ワークを機械にセットするために使用します。
- 許容積載質量 2000kg
- 上昇距離 2000mm
油圧式

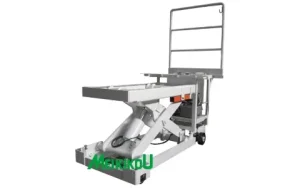

SLP-0066銅箔コイル

銅箔のコイルをスリッター装置に自動供給します。
- 許容積載質量 4000kg
- 上昇距離 500mm
油圧式

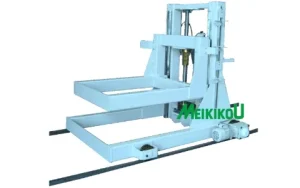

SLP-0048フィルムロール

トラックからワークを受け取り、装置まで自走し、セッティングします。
- 許容積載質量 1500kg
- 上昇距離 550mm
電動式

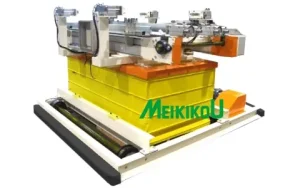

SLP-0008フィルムロール

ワークを装置にセットするために使用します。自走機構、テーブルにはセンタリング装置が付いています。
- 許容積載質量 1500kg
- 上昇距離 1600mm
油圧式

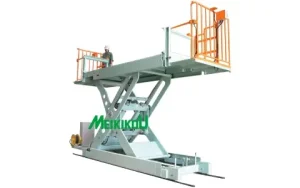

SLP-0044フィルムロール

ワークを棚に出し入れするために使用、本体は電動によりトラバースします。
- 許容積載質量 2000kg
- 上昇距離 2000mm
電動式

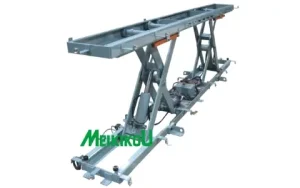

SLP-0086フィルムロール

フィルム巻き取り機より完成されたフィルムロールを受け取る際に使用します。
- 許容積載質量 2300kg
- 上昇距離 800mm
油圧式

台車の昇降

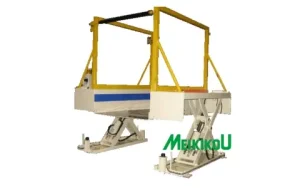

SLP-0035IT機器製造工程

床とテーブルの高さを合わせて台車をリフトのテーブルに載せ、台車上のワークを装置に投入する用途で使用しています。
- 許容積載質量 280kg
- 上昇距離 780mm
油圧式

粉体物

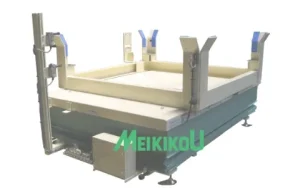

SLP-0025床化学薬品(粉体)

ステンレス製コンテナ
装置の上部から粉体物をコンテナに入れる時、落差を無くすためにリフトでコンテナを上昇させます。
- 許容積載質量 2000kg
- 上昇距離 600mm
油圧式

金型

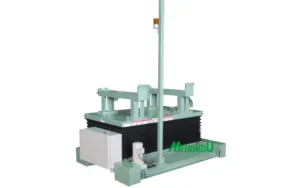

SLP-0013自動車部品製造工程

金型交換用で使用。自走式で金型を搬送します。
- 許容積載質量 2100kg
- 上昇距離 305mm
油圧式

食品・薬品・化粧品の昇降(防錆仕様:SUSテーブル)

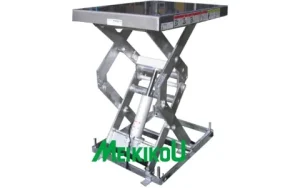

SLP-0028食肉

食肉加工装置（スライサー）に食肉をセットするために昇降させます。ステンレス製。
- 許容積載質量 630kg
- 上昇距離 800mm
油圧式

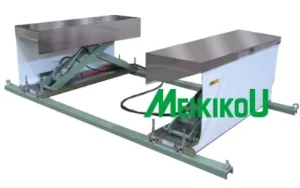

SLP-0036医薬品を入れたケース

薬品の製造装置に組み込まれた薬品の入ったケースを段積みする際に使用されています。
- 許容積載質量 350kg
- 上昇距離 600mm
油圧式

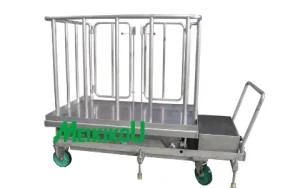

SLP-0024化粧品の原材料が入ったドラム缶

製造機械に原材料を投入する際に使用します。防錆仕様（ステンレス製）
- 許容積載質量 400kg
- 上昇距離 1600mm
油圧式

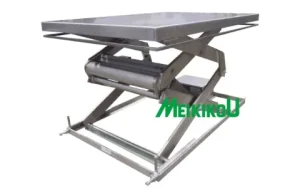

SLP-0075調味料

パスタソース製造工程における材料投入に使用。下降停止装置付（SUS製）
- 許容積載質量 1000kg
- 上昇距離 1250mm
油圧式

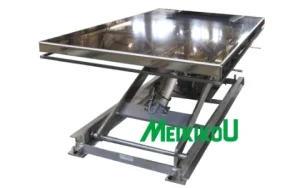

SLP-0076調味料

パスタソース製造工程における材料投入に使用。下降停止装置付（SUS製）
- 許容積載質量 1000kg
- 上昇距離 1250mm
油圧式

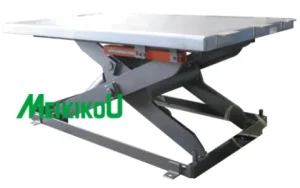

SLP-0078飲料水

飲料水の充填機に使用。
- 許容積載質量 3150kg
- 上昇距離 800mm
油圧式

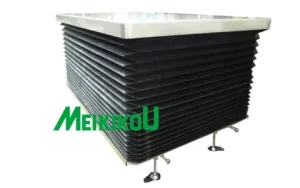

SLP-0080海産物

もずくの洗浄に使用。床を流れる水が本体にかからないようスタンドで高さを確保。
- 許容積載質量 1000kg
- 上昇距離 800mm
油圧式

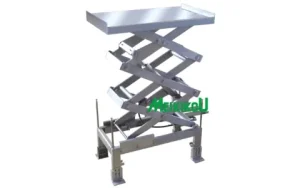

SLP-0079食品原材料の投入

バケツに入った食品原材料を載せ上昇し、1.5ｍ上方にある撹拌機投入口の作業員が受け取り投入。
- 許容積載質量 400kg
- 上昇距離 1600mm
油圧式

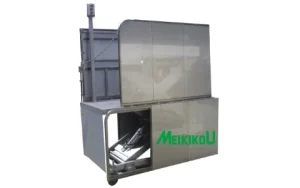

SLP-0085食品用粉の投入作業台

ワークを棚に出し入れするために使用、本体は電動によりトラバースします。
- 上昇距離 600mm
油圧式

その他防錆仕様

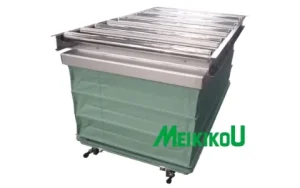

SLP-0077アルミ製トレーの段バラシ

コンベヤライン内に設置し、アルミ製トレーの段バラシに使用。テーブルと下部フレームのみSUS製。
- 許容積載質量 1000kg
- 上昇距離 800mm
油圧式

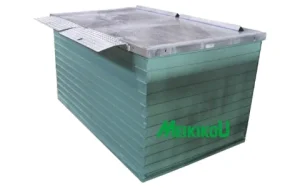

SLP-0039スーパーマーケットのトラックヤード

トラックから荷物（ロールボックスパレット）を降ろすために使用されています。テーブルは防錆仕様。
- 許容積載質量 300kg
- 上昇距離 1250mm
油圧式

クリーンルーム内の昇降(液晶基板・半導体製造工程)

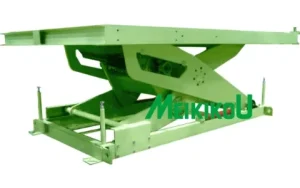

SLP-0002コンベヤライン内の段差解消

清浄度クラス10000、高頻度対応60秒/サイクル。クリーンルームで使用する高頻度仕様です。
- 許容積載質量 1300kg
- 上昇距離 300mm
電動式

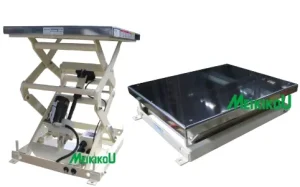

SLP-0030液晶基板製造装置の昇降

清浄度クラス10000、高頻度対応60秒/サイクル。クリーンルームで使用する高頻度仕様です。
- 許容積載質量 100kg
- 上昇距離 630mm
電動式

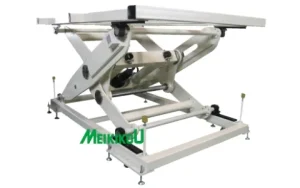

SLP-0060液晶基板用ガラスの段積み

清浄度クラス100、サーボモータを使用していますので停止精度が良いシザーリフトです。
- 許容積載質量 1600kg
- 上昇距離 800mm
電動式

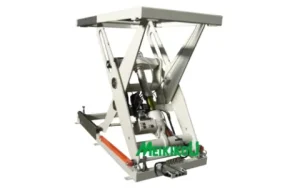

SLP-0038液晶基板用ガラスの段積み

清浄度クラス1000、サーボモータを使用。停止精度Â±1mm以内、昇降速度の加減速が可能です
- 許容積載質量 200kg
- 上昇距離 1250mm
電動式

自動車製造工程内の昇降

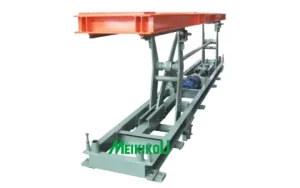

SLP-0063自動車の溶接ライン

上昇距離が狂わないよう、レバー式を採用。
- 許容積載質量 1600kg
- 上昇距離 800mm
油圧式

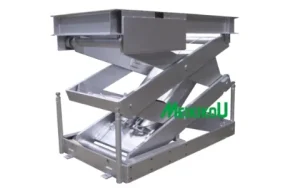

SLP-0083自動車部品の鋳造ライン

1300℃の溶湯を運ぶ鋳湯用無人台車（軌道走行）を使用する設備で使用。
- 許容積載質量 1600kg
- 上昇距離 2500mm
油圧式

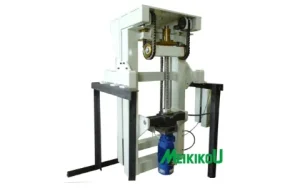

SLP-0072エンジン・リアサスの搭載

エンジンおよびリアサス搭載無人台車との連携設備に使用。
- 許容積載質量 1200kg
- 上昇距離 1100mm
電動式

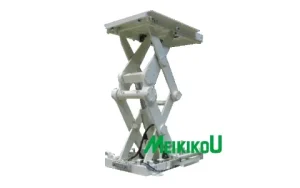

SLP-0040エンジン搭載装置組込

エンジンを搭載する装置に組み込まれて使用されています。高頻度、高耐久仕様。
- 許容積載質量 1000kg
- 上昇距離 1200mm
油圧式

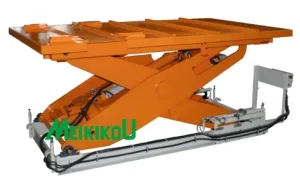

SLP-0009自動車組立工程

自動車のボディの昇降に使用されています。
- 許容積載質量 1000kg
- 上昇距離 1500mm
電動式

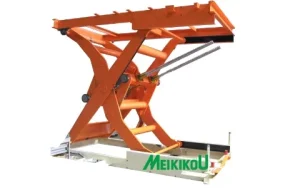

SLP-0050自動車組立工程

自動車のボディの昇降に使用されています。
- 許容積載質量 1000kg
- 上昇距離 2250mm
電動式

車両製造・車両メンテナンス

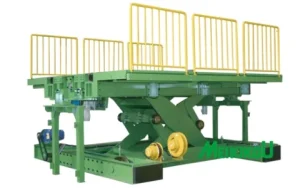

SLP-0055ボギー台車交換

ボギー台車の取り外しの際に台車を昇降させます。
- 許容積載質量 7000kg
- 上昇距離 900mm
電動式

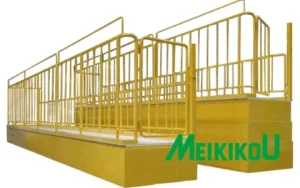

SLP-0027組立作業および車両メンテナンス

テーブルサイズＷ1000Ã—Ｌ8000、車両の両側に2台のシザーリフトを配置して作業に応じて昇降させます。
- 許容積載質量 300kg
- 上昇距離 500mm
油圧式

作業テーブル

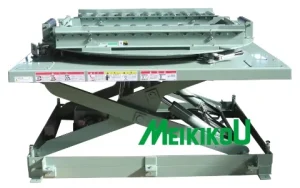

SLP-0012自動車組立工程

自動車のボディの昇降に使用されています。
- 許容積載質量 1000kg
- 上昇距離 2250mm
油圧式

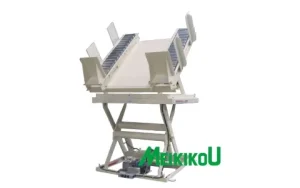

SLP-0058自動車組立工程

自動車のボディの昇降に使用されています。
- 許容積載質量 1000kg
- 上昇距離 2250mm
油圧式

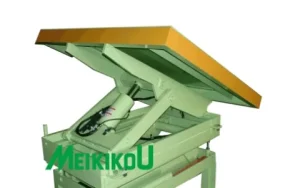

SLP-0045自動車組立工程

自動車のボディの昇降に使用されています。
- 許容積載質量 1000kg
- 上昇距離 2250mm
油圧式

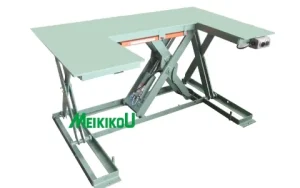

SLP-0032自動車組立工程

自動車のボディの昇降に使用されています。
- 許容積載質量 1000kg
- 上昇距離 2250mm
油圧式

高所作業台

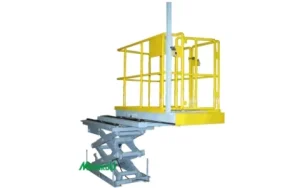

SLP-0051建設機械製造工程

溶接ロボットのティーチング作業のため作業者が乗り、高所で作業をします。
- 許容積載質量 200kg
- 上昇距離 1490mm
油圧式

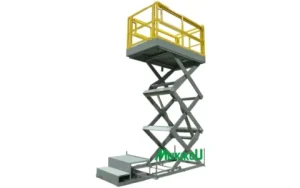

SLP-0046鉄鋼製品加工工程

作業者がテーブル上に乗り、高所で研磨作業をします。スライド装置・安全柵。
- 許容積載質量 600kg
- 上昇距離 3000mm
油圧式

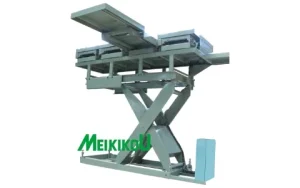

SLP-0017建設機械組立工程

作業者が乗り、建設機械部品の高所の作業を行います。建設機械部品の形状に合わせてテーブルが4箇所スライドします。安全柵等はお客様で施工。
- 許容積載質量 300kg
- 上昇距離 2000mm
油圧式

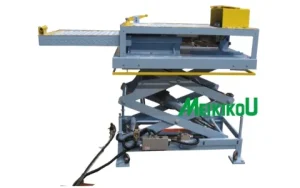

SLP-0065建機の溶接

作業者が乗って溶接作業を行う。建機の製造過程における溶接工程で使用。
- 許容積載質量 200kg
- 上昇距離 1200mm
油圧式

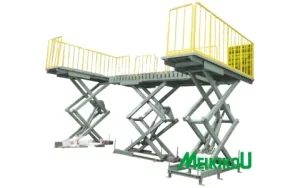

SLP-0067部材の溶接

部材の溶接・加工を行うための作業用リフト。製品を取り囲むように3台のリフトをコの字型に配置。手動のスライド装置付。
- 許容積載質量 200kg
- 上昇距離 3150mm
油圧式

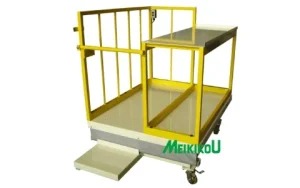

SLP-0068溶接部への製品セッティング

溶接機に製品をセッティングするのに使用。電動スライド装置付。
- 許容積載質量 750kg
- 上昇距離 3300mm
油圧式

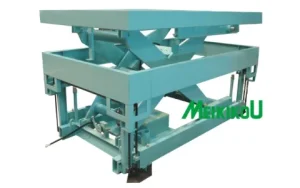

SLP-0069工場内設備のメンテナンス

工場内の諸々の設備のメンテナンスに使用。大きなものは2台使用して作業する。
- 許容積載質量 5000kg
- 上昇距離 1020mm
油圧式
SLP-0071工作機械のメンテナンス

工作機械のメンテナンス時に使用。
- 許容積載質量 300kg
- 上昇距離 2500mm
油圧式

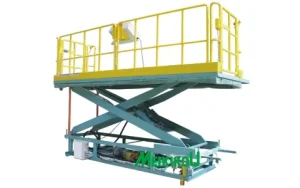

SLP-0064建機の溶接

建機を製造する過程での溶接作業の作業台として使用。
- 許容積載質量 1000kg
- 上昇距離 2500mm
油圧式

コンベヤラインでの段差解消

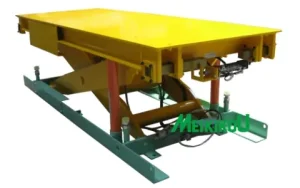

SLP-0041自動車部品搬送

コンベヤラインからの乗り移り時の沈みを防止するためのロック装置が付いています。
- 許容積載質量 4000kg
- 上昇距離 1250mm
油圧式
SLP-0084化学薬品の搬送

コンベヤラインからの乗り移り時の沈みを防止するため、左右にロック装置が付いています。
- 許容積載質量 1000kg
- 上昇距離 1250mm
油圧式

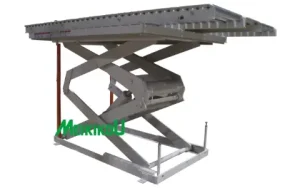

SLP-0073段ボールの搬送

傾斜コンベヤから流れてきた段ボールを受け止め、下段にある駆動コンベヤラインに移載。
- 許容積載質量 2000kg
- 上昇距離 2000mm
油圧式

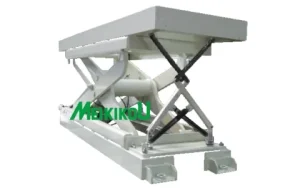

SLP-0014自動車部品製造工程

コンベヤライン内の段差を解消します。コンベヤからのワークが乗り移る際のリフトの沈みを防止するストッパが付いています。
- 許容積載質量 500kg
- 上昇距離 395mm
油圧式

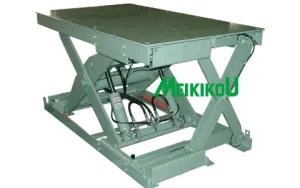

SLP-0001自動車部品搬送

コンベヤライン内の段差を解消します。テーブルの乗り移り時の沈み防止のため3つの側面にパンタアームを施しています。
- 許容積載質量 500kg
- 上昇距離 450mm
油圧式

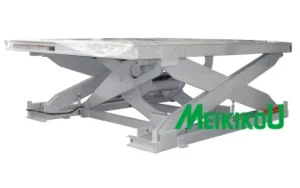

SLP-0049食品加工用原材料搬入工程

テーブルの乗り移りが4方向に及ぶので、テーブルの浮き沈み防止のため4面パンタ方式を採用しました。
- 許容積載質量 2500kg
- 上昇距離 2700mm
電動式

装置組込

SLP-0051金属スクラップ処理工程

加工機に組み込んで使用。加工後に発生する金属スクラップを上昇端で受け取り、下降端で払い出します。スライド装置とプッシャを装備しています。
- 許容積載質量 300kg
- 上昇距離 1400mm
油圧式

自動スタッキング・アンスタッキング（機械に組み込み段積・段バラシ）

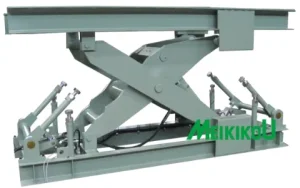

SLP-0020シート材(鉄板)

加工機内に組み込んで、シート材（鉄板）段積み、段バラシする用途で使われています。段積みされたワークがテーブルに乗り移る際の沈みを防止するストッパーが装備されています。
- 許容積載質量 2500kg
- 上昇距離 660mm
油圧式

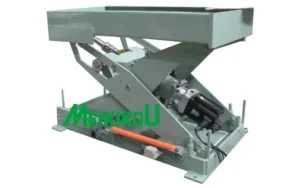

SLP-0021ケース

ケースの段積み装置用。多段階停止と停止精度を良くするためにサーボモータを使用しています。
- 許容積載質量 200kg
- 上昇距離 450mm
電動式
SLP-0022コンテナ

コンテナを段積みしてラインに供給しています。ロック装置付きです。
- 許容積載質量 2500kg
- 上昇距離 1350mm
油圧式

パレットマガジン段積み

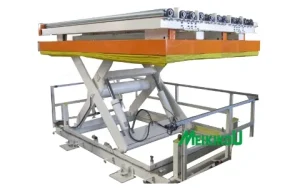

SLP-0059空パレット供給

空パレットを段積みし、1枚ずつラインに供給するパレットマガジンにセットされるリフトです。テーブル上にはチェーンライブコンベヤが設置されています。
- 許容積載質量 1500kg
- 上昇距離 1180mm
油圧式

トラック・トラックヤードでの高さ調整

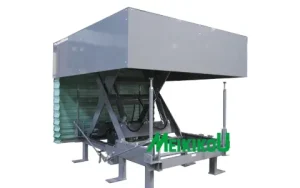

SLP-0026美術館のトラックヤード

トラックから台車を降ろすために使用されています。乗り移り時のテーブルの沈みを防止するための自立式のロック装置です。
- 許容積載質量 3300kg
- 上昇距離 1500mm
油圧式

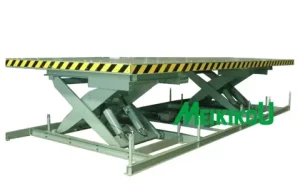

SLP-0043機械製造メーカのトラックヤード

トラックに機械を載せるために使用されています。テーブルサイズはW3000Ã—L7000、リフトを2台連結しています。
- 許容積載質量 500kg
- 上昇距離 800mm
油圧式

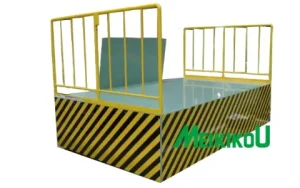

SLP-0037配送センターのトラックヤード

トラックの荷降ろし、積み込みの際に昇降させます。
- 許容積載質量 500kg
- 上昇距離 1000mm
油圧式

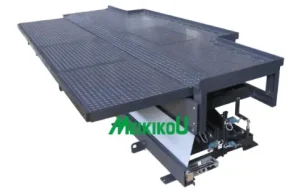

SLP-0074農作物の荷降ろし

作業者が乗り、みかんの入った箱を軽トラックから降ろします。
- 許容積載質量 150kg
- 上昇距離 200mm
油圧式
